DH-GSTN5300/22F 剩余电流式电气火灾监控探测器
作者:亿杰消防 点击: 次 发布时间 2018-08-07 17:26

  DH-GSTN5300/22F剩余电流式电气火灾监控探测器
DH-GSTN5300/22F剩余电流式电气火灾监控探测器

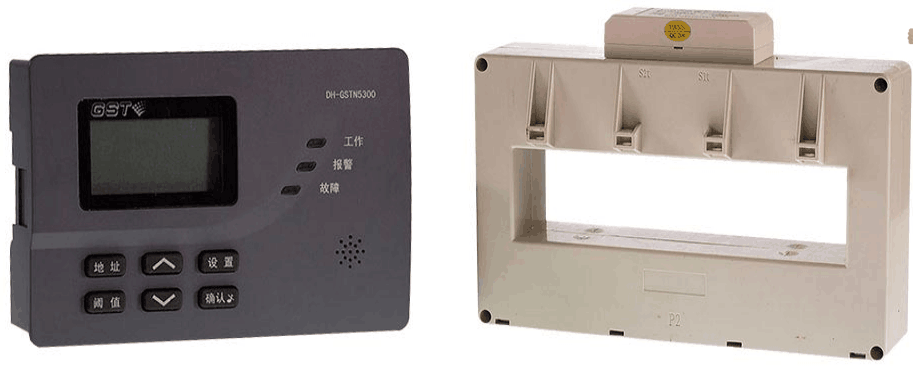

  DH-GSTN5300/22F剩余电流式电气火灾监控探测器:分体式单路探测器,液晶显示,包含处理模块和零序电流互感器两部分,适合于额定电流为400A以内铜排或1250A电缆的剩余电流检测。

  一、DH-GSTN5300/22F剩余电流式电气火灾监控探测器概述

  DH-GSTN5300/22F剩余电流式电气火灾监控探测器由信号处理模块和剩余电流传感器两部分构成,为分体式单路探测器,剩余电流传感器为闭口方孔型,适用于对各级保护对象的配电室低压输出侧或配电柜、总配电箱、一二级配电箱等处供电线路的剩余电流的实时监测。

  二、DH-GSTN5300/22F电气火灾监控探测器产品参数

  型号:DH-GSTN5300/22F

  工作电压:总线24V,无极性

  工作电流:<DC3mA

  剩余电流报警设定值:50mA到1000mA(步进1mA)

  主回路电流:0A~2000A

  主回路电压:<AC660V

  报警响应时间:≤30s

  输出触点容量:1A/125VAC,2A/30VDC

  环境温度:-10℃~+60℃

  相对湿度:≤95%,不凝露

  海拔:<3000m

  外壳防护等级:IP30

  执行标准:GB14287.2-2005

  三、DH-GSTN5300/22F探测器所接传感器技术参数

  传感器型号:GSTZCT-22F

  穿线孔径(mm):225*56

  最大主回路电流(A):400A铜牌,1250A电缆

  外形尺寸(mm):279*195*83

  安装尺寸(mm):273*75*7

  安装螺纹规格:M5

  四、DH-GSTN5300/22F探测器传感器外形示意图

DH-GSTN5300/22F探测器传感器外形示意图

  DH-GSTN5300/22F探测器传感器外形示意图
