DH-GSTN5300/9剩余电流式电气火灾监控探测器

作者:亿杰消防 点击: 次 发布时间 2018-08-07 17:27

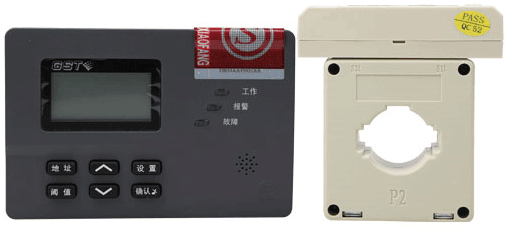

　　DH-GSTN5300/9剩余电流式电气火灾监控探测器：分体式单路探测器，液晶显示，包含处理模块和零序电流互感器两部分，适合于额定电流为400A以内电缆的剩余电流检测。



　　型号：DH-GSTN5300/9



　　主回路电流：400A孔径：Φ93



　　说明：适用于电缆



　　产品特点：



　　1．探测器分体式结构，外置剩余电流传感器，布线简便



　　2．传感器的灵敏度高，线性度好，运行可靠，安装方便；报警设定值可以从50mA到1000mA间设置，设置精度为1mA，灵活应对各种需求



　　3．液晶显示：可显示当前剩余电流值、报警设定值和地址，直观方便



　　4．按键操作：可按键设置，亦可通过电子编码器或电气火灾监控设备实现地址编码和报警剩余电流值的设置，简单易行，便于工程调试和维护



　　5．探测器由电气火灾监控设备的数字化通信总线供电且无极性连接、无需另接220V或24V电源，简单方便，信号处理模块体积小巧，可实现导轨安装和面板安装方便灵活



　　技术参数：



　　1.工作电压：总线24V，无极性



　　2.工作电流：



　　3.剩余电流报警设定：DH-GSTN5300/3/5/7/9/11/12F/22F/5K/7K/11K/:50mA到1000mA(步进1mA)DH-GSTN5300/40F/50F/:300mA到1000mA(步进1mA)



　　4.主回路：电流0A～2000A多种规格可选，电压



　　5.报警响应时间：≤30s



　　6.输出触点容量：2A/30VDC



　　7.使用环境：温度：-10℃～+40℃相对湿度≤95％，不凝露海拔＜3000m



　　8.外壳防护等级：IP30



　　9.总线通信地址采用电子编码器编码方式，占1个编码点（1～242）



　　10.壳体材料和颜色：信号处理模块：阻燃ABSPANTONECOOLGRAY10C;传感器：ABS，象牙白



　　11.外形尺寸：信号处理模块：14mm×96mm×46mm



　　12.执行标准：GB14287.2-2014
