DH-GSTN5300/7 剩余电流式电气火灾监控探测器
作者:亿杰消防 点击: 次 发布时间 2018-08-07 17:27

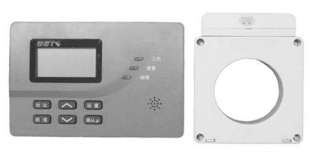

  DH-GSTN5300/7剩余电流式电气火灾监控探测器
DH-GSTN5300/7剩余电流式电气火灾监控探测器
  DH-GSTN5300/7剩余电流式电气火灾监控探测器:分体式单路探测器,液晶显示,包含处理模块和零序电流互感器两部分,适合于额定电流为250A以内电缆的剩余电流检测。

  一、DH-GSTN5300/7型剩余电流式电气火灾监控探测器产品概述

  DH-GSTN5300/7剩余电流式电气火灾监控探测器为分体式单路探测器,与海湾的GST-DH9000电气火灾监控设备等构成电气火灾监控报警系统,适用于对各级保护对象的配电室低压输出侧或配电柜、总配电箱、一二级配电箱等处供电线路的剩余电流的实时监测。

  DH-GSTN5300/7探测器由信号处理模块和剩余电流传感器两部分构成,其中信号处理模块可面板嵌入式安装也可导轨安装。剩余电流传感器为闭口圆孔型。

  二、DH-GSTN5300/7剩余电流式电气火灾监控探测器产品规格

  表1

  型号:DH-GSTN5300/7

  工作电压:总线24V,无极性

  工作电流:<DC3mA

  剩余电流报警设定值:DH-GSTN5300/7/50mA到1000mA(步进1mA)

  主回路:电流0A~2000A多种规格可选,电压<AC660V

  报警响应时间:≤30s

  输出触点容量:2A/30VDC

  使用环境:温度:-10℃~+60℃相对湿度≤95%,不凝露海拔小于3000m

  外壳防护等级:IP30

  总线通信:地址采用电子编码器编码方式,占1个编码点((1~242)

  壳体材料和颜色:信号处理模块:阻燃ABSPANTONECOOLGRAY10C;传感器:ABS,象牙白

  外形尺寸:信号处理模块:144mm×96mm×46mm

  传感器:参见表2

  执行标准:GB14287.2-2005

  表2

  传感器型号:GSTZCT-7

  ::最大主回路电流:250A:

  穿线孔径(mm):闭口、圆孔Φ75

  :外形尺寸(mm):W:118H:147D:45:

  安装尺寸(mm):M:82N:75L:7:

  安装螺纹规格:M5:

  说明:适用电缆

  三、DH-GSTN5300/7剩余电流式电气火灾监控探测器特点

  ●探测器为分体式结构,外置剩余电流传感器,布线简便;

  ●传感器的灵敏度高,线性度好,运行可靠,安装方便;报警设定值可以从50mA到1000mA间设置,设置精度为1mA;

  ●液晶显示:可显示当前剩余电流值、报警设定值和地址,直观方便;

  ●按键操作:可按键设置,亦可通过电子编码器或电气火灾监控设备实现地址编码和报警剩余电流值的设置,简单易行,便于工程调试和维护;

  ●探测器由电气火灾监控设备的数字化通信总线供电且无极性连接、无需另接220V或24V电源,简单方便;

  ●信号处理模块体积小巧,可实现导轨安装和面板安装。

  四、DH-GSTN5300/7探测器外形示意图

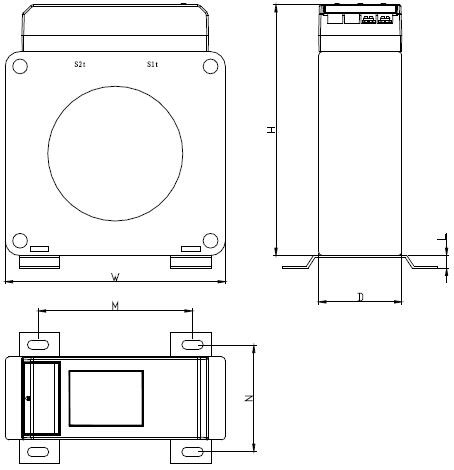

DH-GSTN5300/7探测器传感器外形示意图
  DH-GSTN5300/7探测器传感器外形示意图

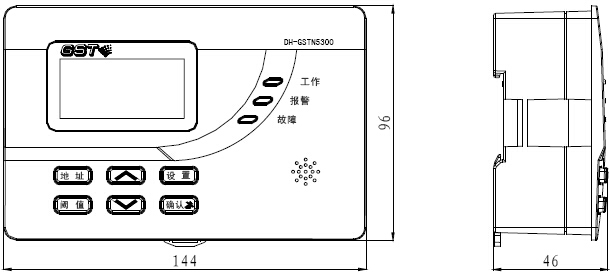

DH-GSTN5300/7探测器信号处理模块外形示意图
  DH-GSTN5300/7探测器信号处理模块外形示意图
