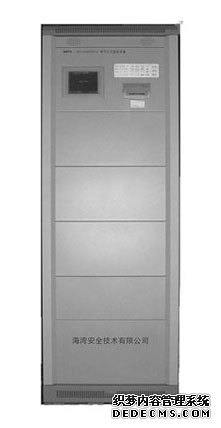

GST-DH9000/G立柜式电气火灾监控设备
作者:admin 点击: 次 发布时间 2014-02-11 21:34

一、GST-DH9000/G电气火灾监控设备产品规格



1、液晶屏规格:320×240点,5.4寸单色液晶。
2、电气火灾监控设备容量: GST-DH9000G--大12路总线,每路总线可带128个电气火灾探测器。
3、线制: 电气火灾监控设备与漏电探测器采用无极性信号二总线连接。
4、使用环境:
                      温度:0℃~+40℃
                      相对湿度≤95% ,不结露
5、电源:
                     主电:交流220V  电压变化范围 +10%~-15%。
                     备电:DC24V密封铅酸蓄电池。
6、功耗: GST-DH9000G:--大150W。
7、外形尺寸:GST-DH9000G:550mm×460mm×1715mm

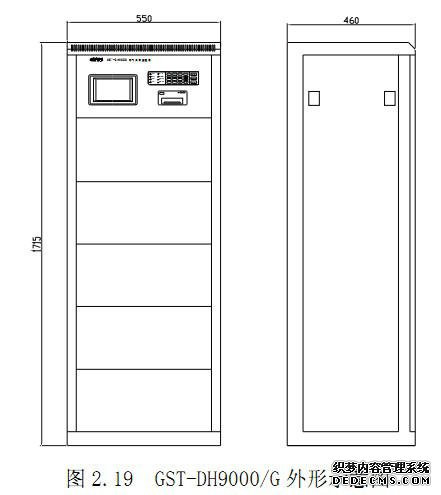

二、GST-DH9000/G立柜式电气火灾监控设备结构与安装
GST-DH9000G电气火灾监控设备结构与安装图



三、GST-DH9000/G立柜式电气火灾监控设备接线

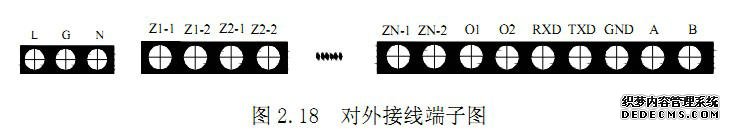

电气火灾监控设备外接端子说明如图 2.18所示。


GST-DH9000壁挂式电气火灾监控设备接线端子图

L、G、N:交流 220V接线端子及交流接地端子;   ZN-1、ZN-2(N:回路号):探测器总线(无极性);
O1、O2:报警信号输出,常开触点,报警时闭合,触点容量 DC24V/1A;
RXD、TXD、GND:标准 RS232接口,连接 CRT系统的接线端子;
A、B:标准 RS485接口,电气火灾监控设备联网的通讯总线端子。


四、GST-DH9000/G立柜式电气火灾监控设备布线要求

1.探测器总线接口:采用阻燃RVS双绞线,截面积≥1.0 mm2;长度〈1200米;
2.报警信号输出接口:采用阻燃BV线,截面积≥1.0 mm2;
3.RS232接口:随主机提供,长度<30m;
4.电气火灾监控设备联网485接口:采用阻燃RVVPS双绞线,截面积≥1.0 mm2;长度<1000米。
