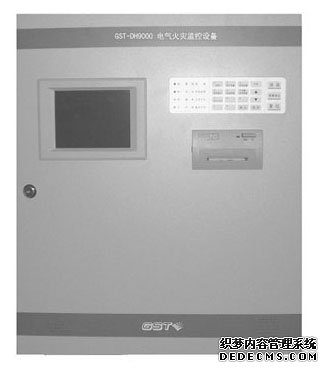

GST-DH9000壁挂式电气火灾监控设备
作者:admin 点击: 次 发布时间 2014-02-15 22:12

一、GST-DH9000电气火灾监控设备产品规格



1、液晶屏规格:320×240点,5.4寸单色液晶。
2、电气火灾监控设备容量: GST-DH9000--大4路总线,每路总线可带128个电气火灾探测器。
3、线制:电气火灾监控设备与漏电探测器采用无极性信号二总线连接。
4、使用环境:
                       温度:0℃~+40℃
                       相对湿度≤95% ,不结露
5、电源:
 主电:交流220V  电压变化范围 +10%~-15%。
 备电:DC24V密封铅酸蓄电池。
6、功耗:
               GST-DH9000B:--大80W。
               GST-DH9000G:--大150W。
7、外形尺寸:500mm×170mm×600mm

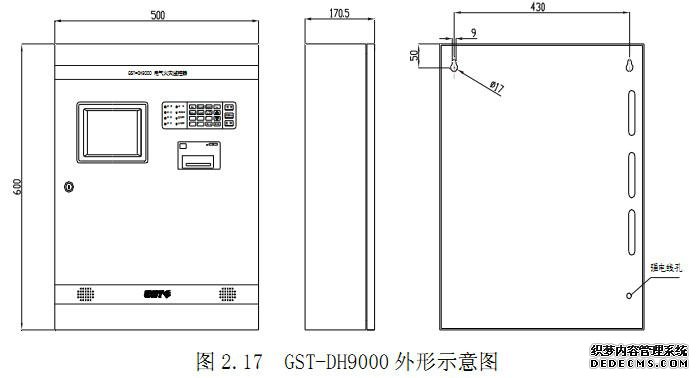

二、GST-DH9000壁挂式电气火灾监控设备结构与安装



GST-DH9000壁挂式电气火灾监控设备结构与安装



三、GST-DH9000壁挂式电气火灾监控设备接线

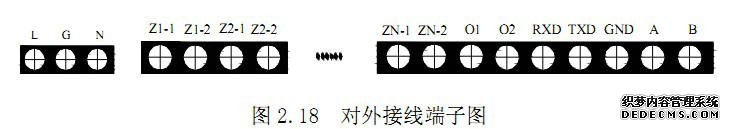

电气火灾监控设备外接端子说明如图 2.18所示。


GST-DH9000壁挂式电气火灾监控设备接线端子图




L、G、N:交流 220V接线端子及交流接地端子;   ZN-1、ZN-2(N:回路号):探测器总线(无极性);
O1、O2:报警信号输出,常开触点,报警时闭合,触点容量 DC24V/1A;
RXD、TXD、GND:标准 RS232接口,连接 CRT系统的接线端子;
A、B:标准 RS485接口,电气火灾监控设备联网的通讯总线端子。



四、GST-DH9000壁挂式电气火灾监控设备布线要求

1、探测器总线接口:采用 ZR-RVS双绞线,截面积不小于 1.0 mm 2;长度小于 1500米;
2、报警信号输出接口:采用 ZR-BV线,截面积不小于 1.0 mm 2;
3、RS232接口:随主机提供,长度小于 15m;
4、电气火灾监控设备联网 485接口:采用 ZR-RVVPS双绞线,截面积不小于 1.0 mm 2;长度小于1000米。
